L'importance des pannes dans la conception d'une structure toile réside dans le fait qu'elles apportent un soutien supplémentaire à la toiture. En créant un "diaphragme" horizontal qui supporte le poids du toit de la structure, les pannes contribuent à rendre l'ensemble de la structure du toit plus rigide et plus stable.
Calhoun va encore plus loin dans le soutien de la toiture pour ses structures plus grandes grâce à sa conception exclusive de J-purlin. La conception exclusive de la structure J-purlin toile de Calhoun est unique à Calhoun et se retrouve dans notre gamme de bâtiments Versatile Profile (VP). Notre panne en J est ainsi nommée parce que la forme du profil de la section ressemble à la lettre J. Ce profil exclusif a été créé dans le but de concevoir une panne d'une rigidité et d'une résistance inégalées qui permettent à Calhoun d'augmenter l'espacement des baies tout en réduisant la quantité de pannes dans le bâtiment. Tout cela se traduit par une structure plus rentable, tant au niveau des matériaux que des coûts d'érection.
Le profil de la panne en J a également été conçu en tenant compte de l'évacuation des matériaux, car notre série VP est couramment utilisée pour le stockage de marchandises, un environnement propice à l'accumulation de poussières. Les profilés en J sont montés dans le bâtiment de manière à ce que le bas du J soit positionné vers le haut. Cela permet à la poussière et aux débris de s'écouler, réduisant ainsi l'accumulation potentiellement dangereuse sur les pannes.

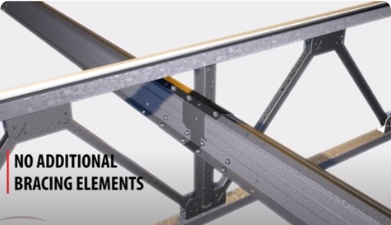

Par rapport à la génération précédente de VP, les passages des pannes ont été déplacés des membrures intérieures de la ferme à environ mi-chemin entre les membrures extérieures et intérieures. Ce changement, associé au nouveau profil des pannes, élimine les contreventements supplémentaires entre les pannes et les fermes, ce qui réduit considérablement les coûts et le temps d'installation.
Un autre grand avantage de la nouvelle génération est le processus rénové d'installation des panneaux de toit. La nouvelle conception de la structuretoile permet à l'installateur de retirer temporairement certains boulons de connexion entre les pannes et les fermes, ce qui lui permet d'incliner les fermes adjacentes l'une vers l'autre pour tirer les panneaux toile avec une relative facilité. Une fois que chaque panneau toile est tiré, la charpente est remise d'aplomb et les boulons qui avaient été retirés sont réinstallés. Cette méthode diffère de celle de la génération précédente, dans laquelle il était nécessaire de tirer sur les fermes adjacentes à l'aide de sangles à cliquet, ce qui faisait fléchir les fermes et exerçait une pression importante sur les pannes et leurs connexions avec les fermes. La nouvelle méthode permet d'éviter complètement cette opération, de sorte que la structure subit moins de contraintes potentiellement dommageables au cours de ce processus.
La nouvelle génération de bâtiments VP utilise exclusivement des ferrures galvanisées à chaud ASTM A325 de qualité structurelle. Cela garantit une connexion fiable et très résistante à chaque endroit du bâtiment.
En outre, avec la nouvelle génération de structures toile , Calhoun a été en mesure de concevoir toutes les excentricités au niveau des connexions entre l'âme et la membrure (branche). Ceci a été réalisé grâce à l'utilisation d'un nouveau système de fixation propriétaire à ces points de connexion. L'élimination des excentricités élimine la flexion secondaire dans la membrure du treillis et permet d'obtenir une structure de treillis "parfaite". Cela permet à Calhoun d'utiliser pleinement la capacité de la membrure pour obtenir une structure efficace, fiable et plus rentable.
Regardez la vidéo explicative, Calhoun Engineering : VP Series Focus - J-Purlin Design, pour voir de près notre conception exclusive.
