La différence Calhoun
La résistance d'une structure d'toile dépend entièrement de l'ingénierie qui la sous-tend. Ses performances à long terme ne dépendent pas uniquement de l'toile e elle-même ; elles nécessitent un système structurel soigneusement conçu, adapté spécifiquement aux conditions propres à chaque site.
Chez Calhoun, chaque structure d’ toile e fait l’objet d’une étude technique approfondie, adaptée au site, qui prend en compte des facteurs tels que l’emplacement, la topographie, l’orientation du bâtiment, les charges environnementales et les exigences opérationnelles. À l’aide d’une méthode exclusive d’analyse par éléments finis non linéaires en 3D, nos ingénieurs modélisent la manière dont l’ensemble de la structure réagira aux conditions réelles, ce qui nous permet d’optimiser les performances structurelles, la conception des fondations et la fiabilité à long terme.
Afin de garantir davantage la qualité et la sécurité, toutes les structures font l'objet d'une expertise indépendante réalisée par des ingénieurs en structure tiers et sont fabriquées selon des normes de qualité rigoureuses certifiées par l'AWS et la CWB. Cette combinaison d'ingénierie de pointe, de validation indépendante et de fabrication contrôlée permet de garantir que chaque structure Calhoun est conçue pour offrir des performances fiables pendant des décennies.
Une conception réussie commence par des informations pertinentes
L'ingénierie adaptée au site permet de garantir qu'une structure « toile » est conçue pour fonctionner de manière fiable dans les conditions spécifiques de son emplacement prévu. Avant le début des travaux d'ingénierie, les informations relatives au site, telles que les photos, la topographie, l'orientation du bâtiment et les données de localisation, sont analysées afin de déterminer les facteurs environnementaux et opérationnels susceptibles d'influencer la structure.
Facteurs pris en compte lors de l'ingénierie spécifique au site
• Topographie du site
• Orientation du bâtiment
• Charges environnementales locales
• Exigences d'exploitation
• Conditions de fondation
• Paramètres de conception spécifiques au site
Cette évaluation permet aux ingénieurs de valider la configuration proposée pour le bâtiment ou d'y apporter les modifications nécessaires afin d'améliorer la fiabilité, les performances et la longévité de la structure.
Comprendre le comportement de la structure en conditions réelles

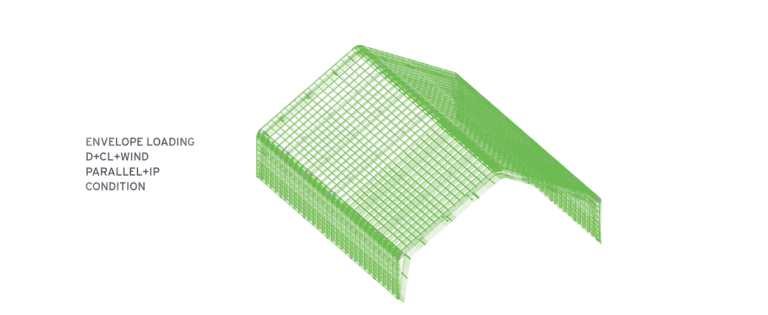

L'analyse par éléments finis (FEA) non linéaire en 3D est une méthode d'ingénierie exclusive à Calhoun, utilisée pour modéliser le comportement réel d'une structure « toile » dans des conditions de charge réelles. Contrairement aux méthodes d'analyse traditionnelles, l'analyse non linéaire prend en compte l'interaction entre la membrane « toile », l'ossature métallique, les câbles et le système de fondations.
Lors de chaque analyse spécifique au site, un modèle 3D complet est utilisé pour déterminer avec précision les chemins de charge dans l'ensemble de la structure ainsi que les forces transmises aux éléments de fondation. Cette approche aide les ingénieurs à évaluer la manière dont la structure réagira aux charges de neige, de vent et autres charges environnementales spécifiées par la réglementation, ce qui permet d'aboutir à une conception plus fiable et plus efficace.
Avantages de l'analyse non linéaire en 3D
• Modélise le comportement réel de l'toile e sous charge
• Identifie avec précision les chemins de charge dans l'ensemble de la structure
• Détermine les forces agissant sur les fondations
• Définit les exigences en matière de précontrainte des câbles
• Améliore la fiabilité structurelle
• Permet une conception plus économique des fondations
Une expertise technique indépendante apporte un niveau supplémentaire d'assurance qualité et d'objectivité au cours du processus de conception. Les performances structurelles et la sécurité étant des critères essentiels, cette expertise réalisée par un tiers permet de vérifier que les hypothèses techniques, les calculs et les choix de conception ont été correctement évalués.
Les structures de la société « toile » de Calhoun sont examinées par des ingénieurs en structure indépendants afin de garantir l'objectivité des travaux de conception et d'éviter tout parti pris potentiel de la part de l'entreprise. Ce processus permet de vérifier que la structure est adaptée aux conditions du site et de confirmer que les exigences techniques applicables ont été respectées.
Les performances des fondations sont directement liées au comportement structurel du bâtiment qui repose dessus. Une analyse non linéaire 3D exhaustive fournit aux ingénieurs des informations précises concernant les chemins de charge, les réactions des fondations, les pressions d'appui et les contraintes dans le béton, ce qui permet de concevoir les systèmes de fondations avec une plus grande précision.
Dans certains cas, le mur de fondation et les conditions du sol porteur peuvent être modélisés directement dans le cadre de l'analyse structurelle globale. En tenant compte de l'interaction entre la structure et le système de fondation, les ingénieurs peuvent optimiser l'épaisseur des murs, les besoins en armature et la conception globale de la fondation. Cette approche peut permettre de réaliser d'importantes économies de matériaux tout en améliorant la fiabilité de l'ensemble du système de construction.
toile Les structures sont conçues pour répondre aux exigences en matière de charges environnementales propres à leur lieu d'implantation. Les ingénieurs évaluent les facteurs spécifiques au site, tels que la situation géographique, l'orientation du bâtiment et les codes de construction applicables, afin de déterminer les charges de neige, de vent et autres charges environnementales auxquelles la structure doit résister. Ces exigences sont intégrées à l'analyse structurelle afin de garantir des performances fiables dans les conditions prévues.
